  YAESU FC-901 |
 |
☆ヤエス無線製アンテナチューナー、昭和何年？購入、外観は少し汚れがあるが、内部は新品のようなきれい。手動式アンテナチューナーだが使い勝手はよい。オートアンテナチューナーよりSWRは良い。※ただし、飛びはどうかはわからない、ごまかしに過ぎないかも・・※アンテナチューナーで共振周波数を変えることはできない、
定格 周波数範囲 160mL 1.8Mhz～2.0MHz 160mH 1.9Mhz～2.4MHz 80m 3.5Mhz～4.0MHz 40m 7.0Mhz～7.5MHz 20m 14.0Mhz～14.5MHz 15m 21.0Mhz～21.5MHz 10m 28.0Mhz～29.7MHz 3.8MHz/10MHz/18MHz/24MHzもSWRを下げることができる。 最大通過電力 500W PEP 50Ω |
 |
☆アンテナチューナー内部、左タイトバリコン、右２連タイトバリコン、同調コイルはタイトボビンに巻かれている、切替タイトスイッチ、各部品はタイト製、絶縁・熱などに優れている。確かな作り、固定局用（空中線電力200W局）だから重量があっても関係ない、シンプルだから操作性良い。写真拡大 |
 |
☆アンテナチューナー裏側 写真拡大 ①144.8÷周波数＝エレメント長さ（ダイポール・八木など） ②整数倍長同軸ケーブルで（全体の長さ）フィルター・リニアアンプ接続ケーブル全体の長さ。※私の場合、外付けSWR計使わない。あくまでトランシーバーやリニアアンプ内のSWR計を正としている。 |
 |

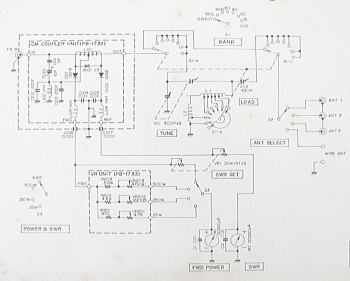

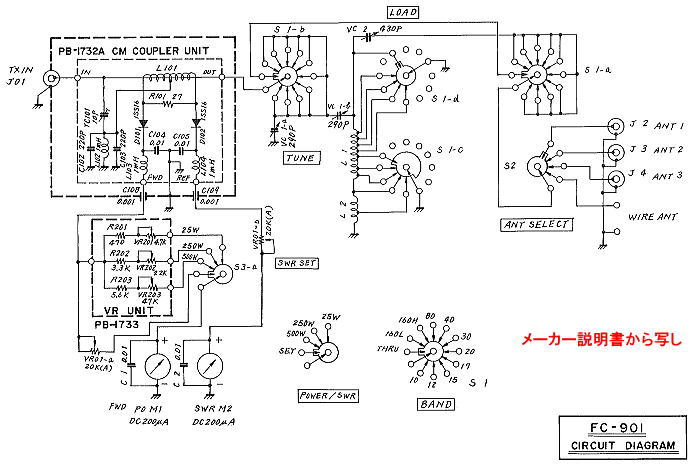

FC-901回路図拡大
※アンテナチューナーで共振周波数を変えることはできない、そうだったのか? ※結論：アンテナ共振周波数を合わせ、根気と時間が必要かも・・アンテナチューナーは微調整用として活用、前提は共振周波数を合わせる。 まとめ：機械的構造のため、故障が少ない・部品配置が余裕間隔・半導体部品少ない・故障しても直せる構造。 |
| 現在：YAESU VL-1000 オートマチックアンテナチューナー不具合、修理費用多額必要・修理依頼諦める。 輸入業者へマニュアルアンテナチューナーAT2Kを注文済、入荷待ち。 |
|
