スイッチ複雑感
このページは個人が作成した覚え書きです。
各部ツマミ類の数値をメモでスムーズなバンドチェンジ可能。
同軸ケーブル8D-FB 長さ40m ＊長さ異なる SWR：1.0 目標
※同軸ケーブル長・同軸スイッチ有無などで数値が変わる。そのためのアンテナチューナーである。
| BAND/SW | INPUT | OUTPUT | INDUCTOR | ||||
| SUGGESTED | ACTUAL | SUGGESTED | ACTUAL | SUGGESTED | ACTUAL | ||
| 160M | COAX1 | 50 | 65 | 32 | |||
| 80M | BALANCED | 55 | 49 | 45 | 67 | 183 | 207 |
| 40M | COAX1 | 45 | 31 | 56 | 33 | 239 | 247 |
| 30M | COAX2 | - | 48 | - | 42 | - | 273 |
| 20M | BALANCED | 50 | 48 | 60 | 61 | 264 | 285 |
| 17M | COAX2 | 50 | 40 | 60 | 76 | 267 | 285 |
| 15M | BALANCED | 24 | 26 | 35 | 25 | 268 | 288 |
| 12M | COAX2 | 24 | 26 | 35 | 41 | 271 | 289 |
| 10M | BALANCED | 26 | 26 | 40 | 27 | 274 | 289 |
| 6M | BALANCED | 40 | 30 | 265 | |||
ハイパワーアンテナチューナー FT-102

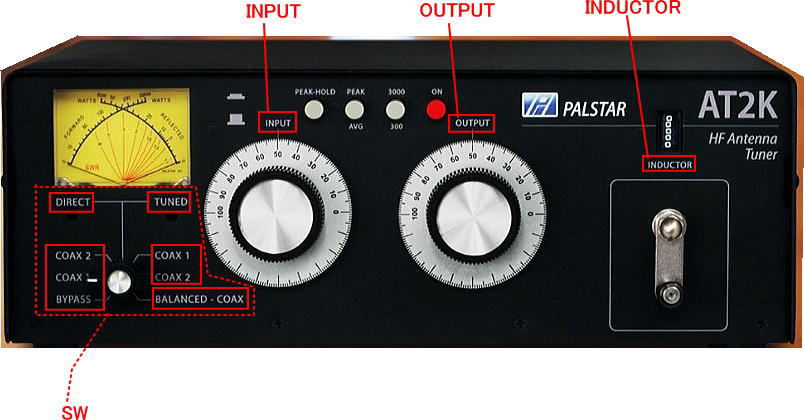

各部調整ツマミ類
スイッチ複雑感
SWとは写真の破線部のスイッチ |

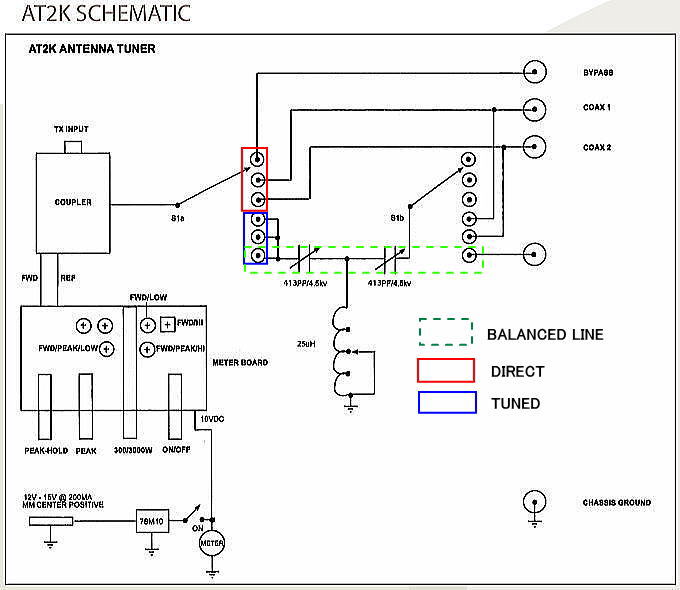

スイッチ［SW]回路図

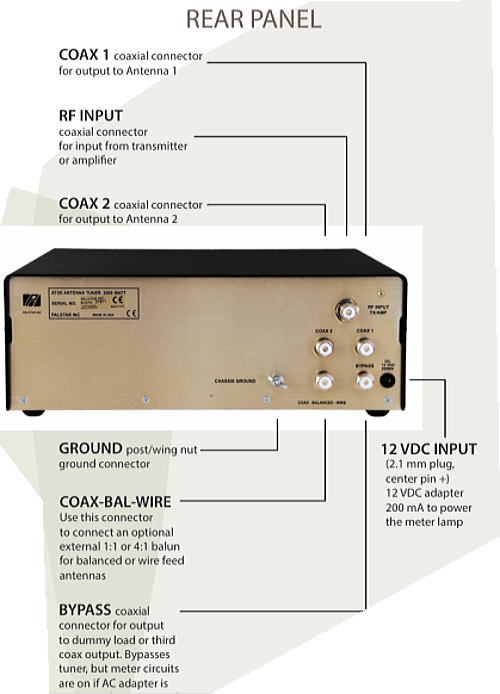

AT2K 裏コネクター側
COAX-BAL-WIREのコネクターはワイヤーアンテナ専用か？要チェック
2026年3月12日 このコネクターにDPアンテナ接続確認結果、ワイヤー以外も可能。
