アンテナ切替え器

シンプルな構造！難しい理屈は考えない！考えてもしょうがない！もどきです。

空中線整合器アンテナチューナー接続で全然大丈夫 [今ど時の表現です] ハイパワー局用

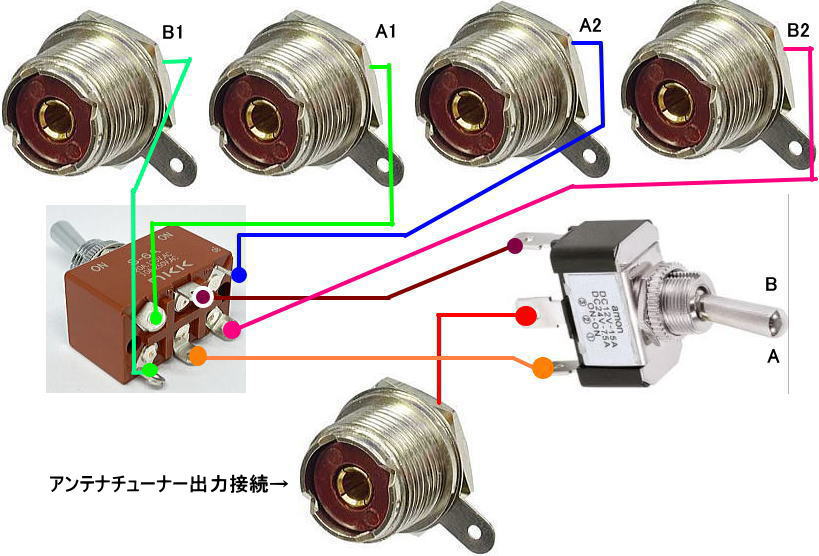

簡単アンテナ切替え器製作　結線図　アンテナ4回路
材料：UHFコネクターメスパネル・ネジ止め用　トルグスイッチ　２極単投　単極双投　容量的に耐える。
ケース：タカチ電機MB11-7-15

アンテナ切替え器　４回路であれば高価です！もどき的なもので十分です。
目的電力：リニアアンプVL-1000を接続使用。HF リニア・アンプ実験
